理解Android系統的進程間通信原理（二）----RPC機制

woff

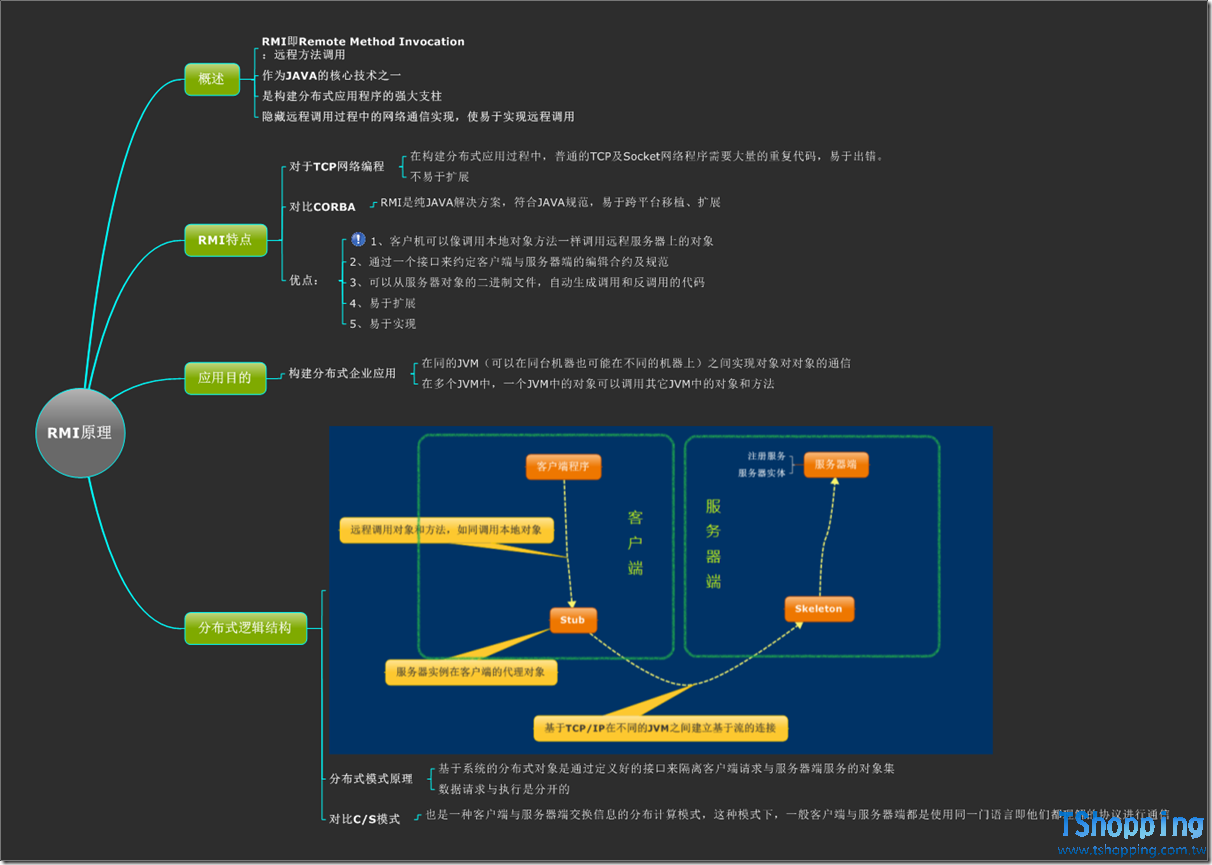

理解Android系統中的輕量級解決方案RPC的原理，需要先回顧一下JAVA中的RMI（Remote Method Invocation)這個易於使用的純JAVA方案（用來實現分佈式應用）。有關RMI的相關知識，可以通過下圖來歸納：

Android中的RPC也是參考了JAVA中的RMI方案，這裡我們再詳細了解一下RPC的實現過程。

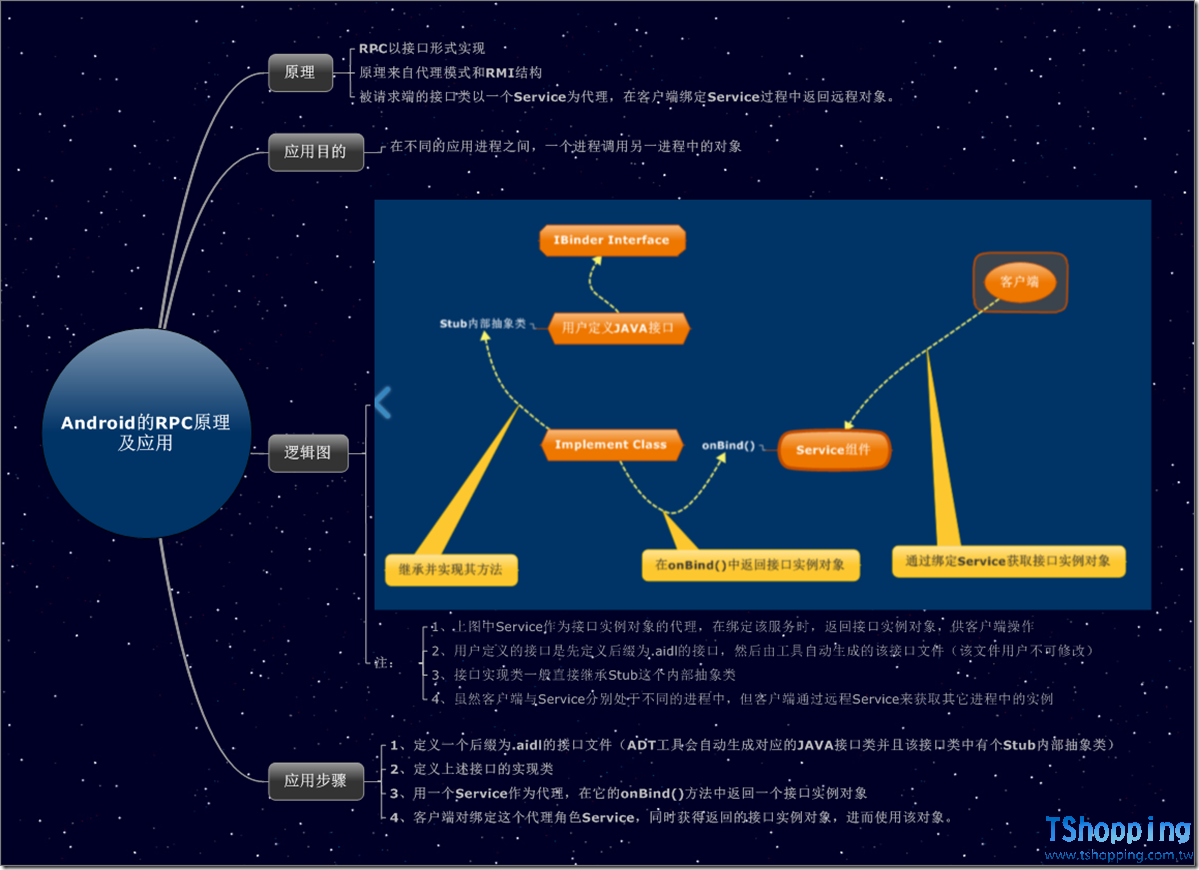

Android中的RPC機制是為了實現一個進程使用另一個進程中的遠程對象，它使用了Android自己的AIDL（接口定義語言），使用戶很方便地定義出一個接口作為規範，通過一個遠程Service為代理，客戶端在綁定該遠程Service過程中獲取遠程對象，進而使用該對象。可參考下圖所示：

補充：RPC的另一個目的是對客戶端只聲明接口及方法，隱藏掉具體實現類，供客戶端直接獲取此接口實例。
實例代碼：
實例一：通過Service來遠程調用一個接口子類的函數方法
功能描述：在MainActivity中通過綁定MyService服務類，來遠程調用MyPlayer（實現了IPlayer接口）的方法過程。需要定義一個IPlayer.aidl文件，ADT工具會自動生成一個IPlayer接口類，然後再由MyPlayer繼承IPlayer接口類中的靜態內部抽像類，實現接口方法，進而供其它應用程序遠程調用。（在本例中為了方便，MainActivity與MyService類同處一個應用程序中，實現運用時，可以不在同一個應用程序中，只要有權限訪問MyService服務，就能得到IPlayer接口，進而執行該接口實例方法）
程序清單：IPlayer.aidl

1. package com.magc.rpc;

2.

3. interface IPlayer

4. {

5.

6.     void setName(String name);

7.     void addFile(String f_name);

8.     String ToString();

9. }

複製代碼

程序清單：IPlayer.java (ADT根據上面IPlayer.aidl文件自動生成，不能編輯該文件）

1. /*

2. * This file is auto-generated. DO NOT MODIFY.

3. * Original file: F:\\work\\Android_App\\MyRPCService\\src\\com\\magc\\rpc\\IPlayer.aidl

4. */

5. package com .magc.rpc;

6. public  interface IPlayer extends android.os.IInterface

7. {

8. /** Local-side IPC implementation stub class. */

9. public  static  abstract  class Stub extends android.os.Binder implements com.magc.rpc.IPlayer

10. {

11. private  static  final java.lang.String DESCRIPTOR =  " com.magc.rpc.IPlayer " ;

12. /** Construct the stub at attach it to the interface. */

13. public Stub()

14. {

15. this .attachInterface( this , DESCRIPTOR);

16. }

17. /* *

18. * Cast an IBinder object into an com.magc.rpc.IPlayer interface,

19. * generating a proxy if needed.

20. */

21. public  static com.magc.rpc.IPlayer asInterface(android.os.IBinder obj)

22. {

23. if ((obj = = null )) {

24. return  null ;

25. }

26. android.os.IInterface iin = (android.os.IInterface)obj.queryLocalInterface(DESCRIPTOR);

27. if (((iin != null ) && (iin instanceof com.magc.rpc.IPlayer ))) {

28. return ((com.magc.rpc.IPlayer)iin);

29. }

30. return  new com.magc.rpc.IPlayer.Stub.Proxy(obj);

31. }

32. public android.os.IBinder asBinder()

33. {

34. return  this ;

35. }

36. @Override public  boolean onTransact( int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException

37. {

38. switch (code)

39. {

40. case INTERFACE_TRANSACTION:

41. {

42. reply.writeString(DESCRIPTOR);

43. return  true ;

44. }

45. case TRANSACTION_setName:

46. {

47. data.enforceInterface(DESCRIPTOR);

48. java.lang.String _arg0;

49. _arg0 = data.readString();

50. this .setName(_arg0);

51. reply.writeNoException();

52. return  true ;

53. }

54. case TRANSACTION_addFile:

55. {

56. data.enforceInterface(DESCRIPTOR);

57. java.lang.String _arg0;

58. _arg0 = data.readString();

59. this .addFile(_arg0);

60. reply.writeNoException();

61. return  true ;

62. }

63. case TRANSACTION_ToString:

64. {

65. data.enforceInterface(DESCRIPTOR) ;

66. java.lang.String _result =  this .ToString();

67. reply.writeNoException();

68. reply.writeString(_result);

69. return  true ;

70. }

71. }

72. return  super .onTransact(code, data, reply, flags);

73. }

74. private  static  class Proxy implements com.magc.rpc.IPlayer

75. {

76. private android.os.IBinder mRemote;

77. Proxy(android.os.IBinder remote)

78. {

79. mRemote = remote;

80. }

81. public android.os.IBinder asBinder()

82. {

83. return mRemote;

84. }

85. public java. lang.String getInterfaceDescriptor()

86. {

87. return DESCRIPTOR;

88. }

89. public  void setName(java.lang.String name) throws android.os.RemoteException

90. {

91. android.os.Parcel _data = android.os.Parcel.obtain();

92. android.os. Parcel _reply = android.os.Parcel.obtain();

93. try {

94. _data.writeInterfaceToken(DESCRIPTOR);

95. _data.writeString(name);

96. mRemote.transact(Stub.TRANSACTION_setName, _data, _reply, 0 );

97. _reply.readException();

98. }

99. finally {

100. _reply.recycle();

101. _data.recycle();

102. }

103. }

104. public  void addFile(java.lang.String f_name) throws android.os.RemoteException

105. {

106. android.os.Parcel _data = android.os.Parcel.obtain( );

107. android.os.Parcel _reply = android.os.Parcel.obtain();

108. try {

109. _data.writeInterfaceToken(DESCRIPTOR);

110. _data.writeString(f_name);

111. mRemote.transact(Stub.TRANSACTION_addFile, _data, _reply, 0 );

112. _reply.readException();

113. }

114. finally {

115. _reply.recycle();

116. _data.recycle();

117. }

118. }

119. public java.lang.String ToString() throws android.os.RemoteException

120. {

121. android.os.Parcel _data = android.os. Parcel.obtain();

122. android.os.Parcel _reply = android.os.Parcel.obtain();

123. java.lang.String _result;

124. try {

125. _data.writeInterfaceToken(DESCRIPTOR);

126. mRemote.transact(Stub.TRANSACTION_ToString, _data, _reply , 0 );

127. _reply.readException();

128. _result = _reply.readString();

129. }

130. finally {

131. _reply.recycle();

132. _data.recycle();

133. }

134. return _result;

135. }

136. }

137. static  final  int TRANSACTION_setName = (android.os.IBinder .FIRST_CALL_TRANSACTION +  0 );

138. static  final  int TRANSACTION_addFile = (android.os.IBinder.FIRST_CALL_TRANSACTION +  1 );

139. static  final  int TRANSACTION_ToString = (android.os.IBinder.FIRST_CALL_TRANSACTION +  2 );

140. }

141. public  void setName(java.lang.String name) throws android.os.RemoteException;

142. public  void addFile(java.lang.String f_name) throws android.os.RemoteException;

143. public java.lang.String ToString() throws android.os.RemoteException;

144. }

複製代碼

程序清單：MyPlayer.java (實現IPlayer的靜態內部抽像類Stub）

1. package com.magc.rpc;

2.

3. import android.os.RemoteException;

4. import android.util.Log;

5.

6. import com.magc.rpc.IPlayer.Stub;

7. /**

8. *

9. * @author magc

10. *實現IPlayer接口類中的靜態內部抽象類，即實現IPlayer接口方法

11. *將來供其它應用程序遠程調用執行方法

12. */

13. public  class MyPlayer extends Stub {

14.

15.     private String name = "" ;

16.     @Override

17.     public  void addFile(String fName) throws RemoteException {         System.out.println(

18.

19. " add file ... " );     }     @Override

20.

21.

22.

23.

24.     public  void setName(String name) throws RemoteException {

25.

26.         this .name = name;

27.         Log.i( " magc " , " setName-- " + name);

28.     }

29.

30.     public String ToString( )

31.     {

32.         String str =  " MyPlayer-- " + name;

33.         Log.i( " magc " , " MyPlayer-- " + name);

34.         return str;

35.     } }

複製代碼

程序清單：MyService.java (一個Service類，供其它程序來遠程綁定，返回IPlayer接口）

1. package com.magc.rpc;

2.

3. import com.magc.rpc.IPlayer.Stub;

4.

5. import android.app.Service;

6. import android.content.Intent;

7. import android.os.IBinder;

8.

9.

10. /**

11. *

12. * @author magc

13. *此服務類作為一個代理角色，供其它應用程序綁定，並返回接口實例

14. *

15. *可看作是代理模式的應用

16. */

17. public  class MyService extends Service {

18.

19.     private Stub player =  new MyPlayer();

20.     @Override

21.     public IBinder onBind( Intent arg0) {

22.         return player;

23.     }     @Override

24.

25.

26.     public  void onCreate() {

27.         super .onCreate();

28.     } }

複製代碼

程序清單：MainActivity.java (作為客戶端遠程調用IPlayer接口方法）

1. <? xml version="1.0" encoding="utf-8" ?>

2. < manifest xmlns:android ="http://schemas.android.com/apk/res/android"

3.       package ="com.magc.rpc"

4.       android :versionCode ="1"

5.       android:versionName ="1.0" >

6.     < uses-sdk android:minSdkVersion ="9"  />

7.

8.     < application android:icon ="@drawable/icon" android:label ="@string/app_name" >

9.         < activity android:name =".MainActivity"

10.                   android:label ="@string/app_name" >

11.             < intent-filter >

12.                 < action android:name ="android.intent.action.MAIN"  />

13.                 < category android:name =" android.intent.category.LAUNCHER"  />

14.             </ intent-filter >

15.         </ activity >

16.

17.         < service android:name =".MyService" >

18.         < intent-filter >

19.         < action android:name ="com.magc.rpc.action .MYSERVICE"  />

20.         < category android:name ="android.intent.category.DEFAULT"  />

21.         </ intent-filter >

22.         </ service >

23.     </ application >

24. </ manifest >

複製代碼

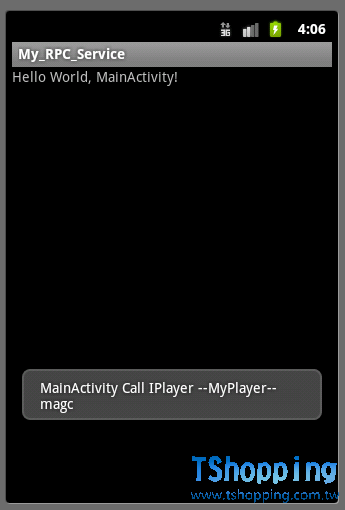

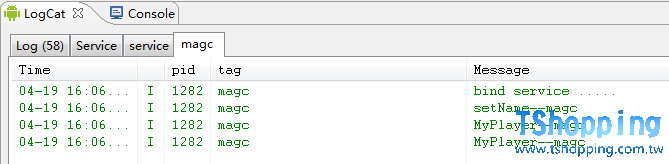

上面Android應用程序運行後結果如下所示：


小結：
1、重點理解Android中對AIDL文件的定義，以及理解ADT工具自動生成的接口類IPlayer，特別是它的靜態內部類Stub以及Stub的asInterface方法，

2、Service作為一個代理角色，在其它應用程序通過Stub類的asInterface方法在綁定到一個服務時才能實現返回該接口實例，進而對該實例進行相關操作。


待續
