[教學] 在 Arduino IDE 上面安裝 ESP32

[複製鏈接]
發表於 2020-4-8 22:04:08 | 顯示全部樓層 |閱讀模式
Push to Facebook Push to Plurk
下載安裝請看此篇


本篇文在說明如何讓 Arduino IDE 可以使用 ESP32 開發板。

我手上目前的這兩塊 ESP32 開發板,都同時具有 WiFi 和藍芽功能,個人覺得大塊的這片(ESP32 Wemos D1) 比較好用,因為它可以適用 Arduino UNO 擴展板。

Arduino ESP32

Arduino  ESP32

Arduino ESP32

Arduino  ESP32




開始安裝

在開始前請先安裝妥 CH340G USB to UART 驅動程式。

STEP1 啟動 Arduino IDE 並點擊下拉功能表「File」>「Preferences」。

Arduino ESP32

Arduino  ESP32



STEP2 將下面一行複製到 Additional Boards Manager URLs: 裡(註A),然後點擊「OK」鈕。

https://dl.espressif.com/dl/package_esp32_index.json

註A:如果您之前有使用 esp8266 相關板子,可以在原網址後方加一個逗號隔開,然後再貼入 esp32 的網址,完整網址如下方

https://dl.espressif.com/dl/package_esp8266_index.json
https://dl.espressif.com/dl/package_esp32_index.json


接著,關閉 Arduino IDE。


STEP3 再次啟動 Arduino IDE 並點擊下拉功能表「Tools」>「Board」>「Board Manager...」,在 Type 右方空白欄位輸入「esp32」。

Arduino ESP32

Arduino  ESP32



點擊「Install」,然後等待幾分鐘下載完畢後點擊右下角落的「Close」鈕關閉視窗。


STEP4 點擊下拉功能表「Tools」>「Board」,捲動到下方找到適合您的開發板,然後再選擇連接埠。
我目前是使用大板子,所以選擇「"WeMos" WiFi & Bluetooth Battery」。

Arduino ESP32

Arduino  ESP32




STEP5 開啟範例檔,點擊下拉功能表「File」>「Examples」>「WiFi」>「WiFiScan」,點擊「Upload」上傳程式。

Arduino ESP32

Arduino  ESP32

Arduino ESP32

Arduino  ESP32

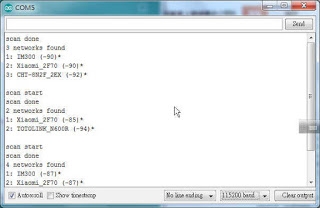

STEP6 等待程式順利完成上傳後,開啟「Serial Monitor」,將 Baud Rate 調到 115200,然後您可以看到 esp32 板子開始掃描 WiFi。在這個例子中 esp32 板子掃描到 3 個 WiFi 訊號。

Arduino ESP32

Arduino  ESP32




相關連結
Arduino ESP32 WIN驅動程式
https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers

http://pizgchen.blogspot.com/2019/08/esp32-arduino-ide-esp32.html
