[教學] ESP32如何利用可變電阻讀取外部電壓數值

[複製鏈接]
發表於 2020-5-21 23:09:33 | 顯示全部樓層 |閱讀模式
Push to Facebook Push to Plurk

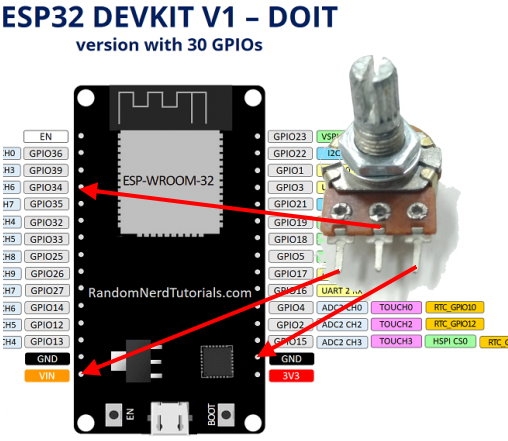

ESP32 腳位34 連接到可變電阻腳位 2
ESP32 腳位VIN 連接到可變電阻腳位 1
ESP32 腳位GND 連接到可變電阻腳位 3

SP32 可變電阻 電壓數值

SP32 可變電阻 電壓數值


讀取數值為12 bits = 4096
0 - 4095

程式碼:
  1. const int potPin = 34;
  2. int val=0;
  3. void setup() {
  4.   Serial.begin(115200); //連線速率
  5.   delay(1000);
  6. }

  7. void loop() {
  8.   // put your main code here, to run repeatedly:
  9.   val = analogRead(potPin); //讀取電壓數值
  10.   Serial.println(val); //印出電壓數值
  11.   delay(500); //延遲0.5秒
  12. }
複製代碼

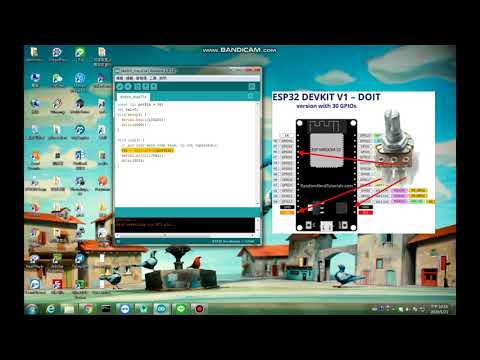

影片說明:
