[教學] Arduino ESP32 用光敏電阻做小夜燈

[複製鏈接]
發表於 7 天前 | 顯示全部樓層 |閱讀模式
Push to Facebook Push to Plurk
ESP32 腳位 34 對應10K歐姆電阻與光敏電組連接處
ESP32 腳位 27 對應LED 正極
10K歐姆電阻另一腳接VCC
LED腳負極接地
光敏另一腳接地
光敏電阻與10K歐姆電阻連接

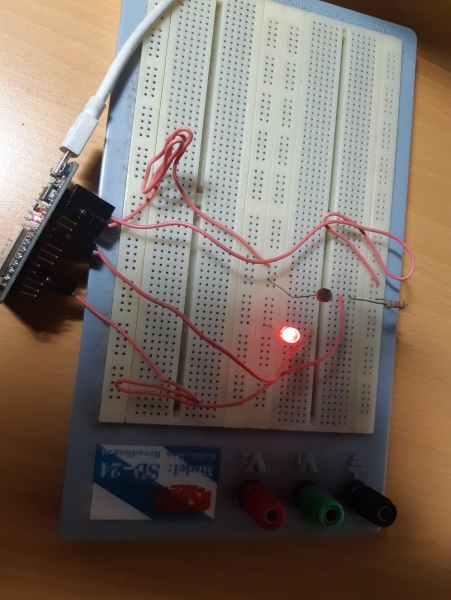

如圖:

Arduino ESP32 光敏電阻 小夜燈

Arduino ESP32  光敏電阻 小夜燈



程式碼:
  1. const int potPin = 34;
  2. const int LED = 27;
  3. int val=0;
  4. void setup() {
  5.   Serial.begin(115200); //連線速率
  6.   pinMode(LED, OUTPUT); // 27腳設定維輸出
  7.   delay(1000);
  8. }

  9. void loop() {
  10.   // put your main code here, to run repeatedly:
  11.   val = analogRead(potPin); //讀取電壓資料
  12.   Serial.println(val); //印出電壓量化資料
  13.   if (val > 1000) {
  14.     digitalWrite(LED, HIGH); //LED點亮
  15.   } else {
  16.     digitalWrite(LED, LOW); //LED熄滅
  17.   }
  18.   delay(500); //延遲0.5秒
  19. }
複製代碼

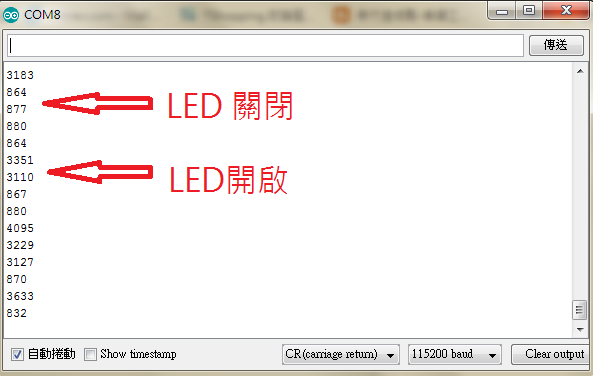

當我用手遮住光敏電阻,val大於1000 LED就會亮起,手拿開val小於1000 則LED關閉

Arduino ESP32 光敏電阻 小夜燈

Arduino ESP32  光敏電阻 小夜燈

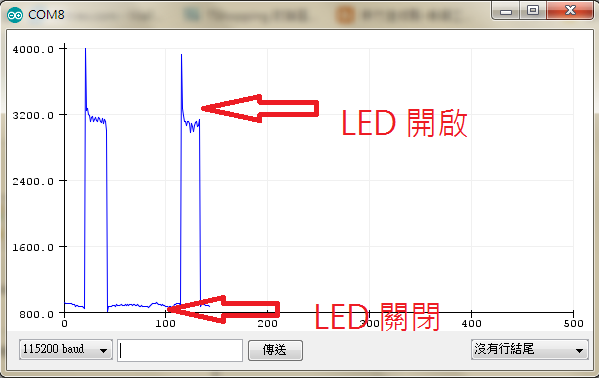

開啟序列繪圖家(功能表/工具/序列繪圖家,但必須要先關閉序列監控視窗),以折線圖形觀察數值變化,下圖中,低谷部份為無遮結果,而高峰處則為用手遮擋的結果。

Arduino ESP32 光敏電阻 小夜燈

Arduino ESP32  光敏電阻 小夜燈


影片:
