[教學] 入門教學:建構nrf52840 Bluetooth Mesh網路 (1)

[複製鏈接]
發表於 2020-9-17 16:58:09 | 顯示全部樓層 |閱讀模式

Push to Facebook Push to Plurk

科技日新月異,而IoT與智能家居漸漸融入我們的生活中。今次要介紹及建構的是Bluetooth Mesh網絡,這技術可會是智能家居不可或缺的一部份。

入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路

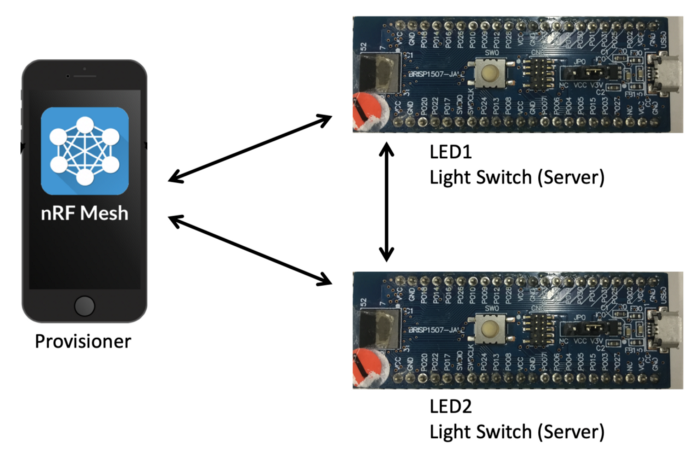

在這個教學中,我們會建構一個如上圖般的Bluetooth Mesh 網路。

首先,您可能會問,甚麼是Bluetooth Mesh 網路呢?

相信您已經知道甚麼是Bluetooth(藍牙),因為我們每天都接觸不少,比如說耳機,無線鍵盤等等。它們都是1對1無線連接,而有效距離大約在10至20米左右。

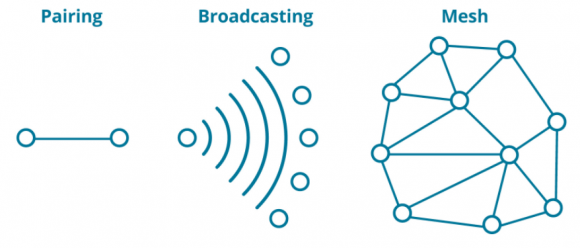

Mesh,顧名思義,是「網」(其實英文也可譯作別的意思啦)。所以Bluetooth Mesh 網絡就是一個網狀網絡。網絡中的每個點都是多對多的,而非傳統藍牙的1對1,或BLE的1對多。


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路



Mesh利用一個名為管理型氾洪的技術,達至可靠又有效率的傳輸。在網狀網絡中,節點(Node)同時作為轉送點,將收到的訊息轉發到其他節點,從而將網絡延伸至更遠的地方。氾洪式的缺點是會浪費網路去傳送「沒有用」的訊息,不過由於是Mesh 使用的是管理型氾洪,訊息的轉發次數會受到限制,從而平衡網絡的效率。


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路



原理可以想像成骨牌,一個傳至多個點,並且會不斷蔓延開去。

開始建構Mesh網絡吧

簡單說完一點技術知識後,開始動手吧。
在這個教學中,我們會儘量以簡單的方式說明。

步驟:
1. 硬體(nRF5 機器)的準備(本文)
2. 在機器上實際安裝




這次的教學我們會將在nRF5的機器上安裝,在此之前,我們得先準備好開發環境。

所需硬件
1. J-Link
2. 256KB 容量,支援藍芽4.2 或以上的 nRF52 機器,最少一台。(一台已經足夠建構最簡單的Mesh網,如有兩台的話,可以實現轉送延長距離的效果。)

(我們在這教學用的是 WIN10,SES 5.1,nRF5 SDK 16.0.0,nRF5 SDK for Mesh 4.1.0)

筆者安裝了nRF5 SDK 17.0.0,nRF5 SDK for Mesh 4.2.0,不能BUILD,會出現

  1. boards.h: No such file or directory
複製代碼

因SDK預設路徑是SDK 16.0.0,問了官方才知道只能用nRF5 SDK 16.0.0,nRF5 SDK for Mesh 4.1.0


1. 安裝SEGGER Embedded Studio (SES)

*SEGGER Embedded Studio (SES) 是 ARM 微型控制器開發用SDK

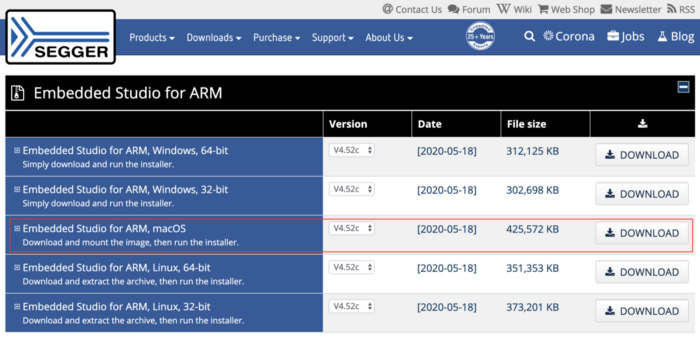

首先,從官行網站下載SES。
注意: 請選擇與OS合適的相應版本


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路

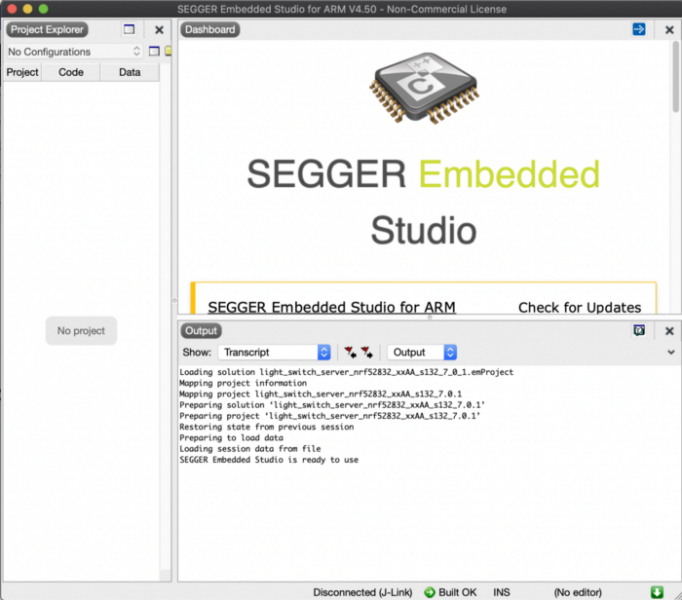

安裝完成後,打開SES會看到畫面如下。


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路




2. 下載nRF5 SDK 及 BLE Mesh SDK

我們會分別下載nRF SDK 及BLE Mesh SDK。

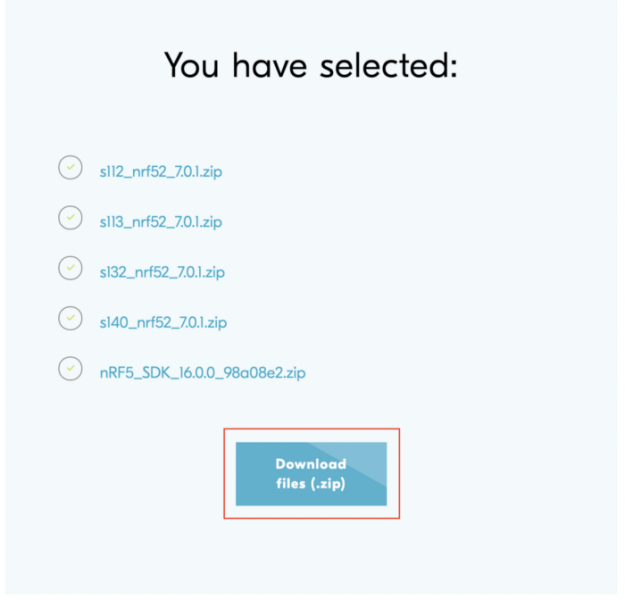

先從官方網站下載 nRF SDK 16.0.0
(下載按鈕在網頁最下方。)


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路

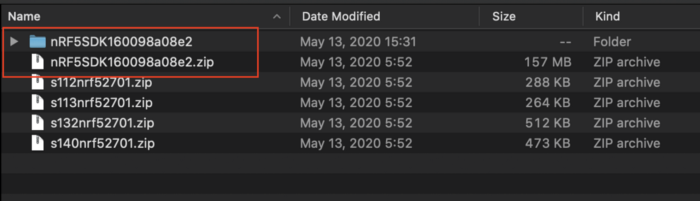

將剛下載的檔案(名為 “DeviceDownload.zip”)解壓縮。裡面有數個壓縮檔,其中一個名為nRF5SDK160098a08e2.zip,也將它解壓縮,之後會用到。


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路




然後,從官方網站下載 nRF Mesh 4.1.0


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路




也將這個檔案解壓縮。


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路

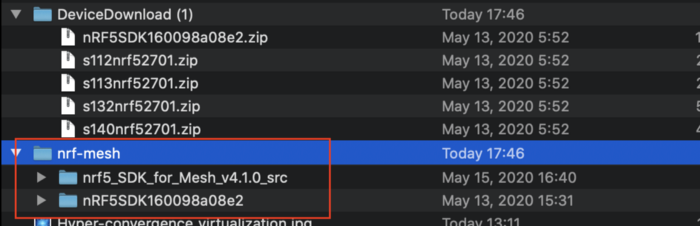

下一步我們將要把之前解壓縮的兩個檔案,放到同一個資料夾內。這裡我們創建一個名為nrf-mesh的資料夾,再把以上兩個解壓縮的資料夾放進去。


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路




然後,下一個步驟很重要。將nRF5SDK160098a08e2改名為nRF5_SDK_16.0.0_98a08e2。(名稱錯誤的話可能會導致錯誤)


入門 nrf52840 Bluetooth Mesh 網路

入門 nrf52840 Bluetooth Mesh 網路







到這裡開發環境就準備好了。

注意事項:
1. 解壓縮的兩個資料夾要放在一起
2. 需要變更 nRF5 SDK 的資料夾名稱


參考文章
