[教學] python OpenCV 圖片的幾何變形

[複製鏈接]
發表於 2021-2-25 21:39:31 | 顯示全部樓層 |閱讀模式

Push to Facebook Push to Plurk
縮放
  1. import numpy as np
  2. import cv2 as cv
  3. img = cv.imread('test.jpg')
  4. res = cv.resize(img, None, fx=2, fy=2, interpolation=cv.INTER_CUBIC)
  5. # OR
  6. height, width = img.shape[:2]
  7. res = cv.resize(img, (2*width, 2*height), interpolation=cv.INTER_CUBIC)
複製代碼


cv.resize(src, dsize[, dst[, fx[, fy[, interpolation]]]])
dsize:輸出圖片的大小,如果為None,dsize = Size(round(fx*src.cols), round(fy*src.rwos))
fx:沿x軸的比例因子,當其等於0時,fx = (double)dsize.width / src.cols
fy:沿y軸的比例因子,當其等於0時,fy = (double)dsize.height / src.rows
dsize和fx、fy不能同時為0;當dsize和fx、fy都定義時,以dsize為準
interpolation:插值方式,預設為cv.INTER_LINEAR;詳見cv::InterpolationFlags
位移
  1. import cv2 as cv
  2. import numpy as np

  3. img = cv.imread('opencv.jpg', 0)
  4. rows, cols = img.shape
  5. M = np.float32([[1,0,100], [0,1,50]])
  6. dst = cv.warpAffine(img, M, (cols+100, rows+50))

  7. cv.imshow('img', dst)
  8. cv.waitKey(0)
  9. cv.destroyAllWindows()
複製代碼

M:變換矩陣
dsize:輸出圖片的大小,格式為(width,height),width=cols,height=rows
位移變換矩陣為:

python OpenCV 圖片 幾何變形

python OpenCV 圖片 幾何變形

如果知道位移方向(x,y),就是(tx,ty),用np.float32(),建立矩陣,然後傳入cv.warpAffine()函式中。上例為x軸平移100,y軸平移50,(100,50)。
旋轉
  1. img = cv.imread('test.jpg', 0)
  2. rows, cols = img.shape

  3. M = cv.getRotationMatrix2D((cols/2, rows/2), 90, 1)
  4. dst = cv.warpAffine(img, M, (cols, rows))
複製代碼

旋轉矩陣為:

python OpenCV 圖片 幾何變形

python OpenCV 圖片 幾何變形

OpenCV也提供了縮放旋轉,通過調節旋轉點,你可以在任意你喜歡的位置旋轉,修改旋轉矩陣為下列矩陣:

python OpenCV 圖片 幾何變形

python OpenCV 圖片 幾何變形

其中

python OpenCV 圖片 幾何變形

python OpenCV 圖片 幾何變形

OpenCV提供了這個變換矩陣的方法:
cv.getRotationMatrix2D(center, angle, scale)
計算出一個二維旋轉的仿射矩陣
center:旋轉中心座標
angle:旋轉角度,正值意味著逆時針旋轉,座標原點為左上角
scale:縮放比例


仿射變換
在仿射變換中,原始影象中的所有平行線在輸出影象中仍然是平行的。為了找到變換矩陣,我們需要從輸入影象中得到三個點,以及它們在輸出影象中的對應位置。然後cv.getAffineTransform將會建立一個2x3矩陣,它將被傳遞給cv.warpAffine。
cv.getAffineTransform(src, dst)
cv.warpAffine(src, M, dsize[, dst[, flags[, borderMode[, borderValue]]]])

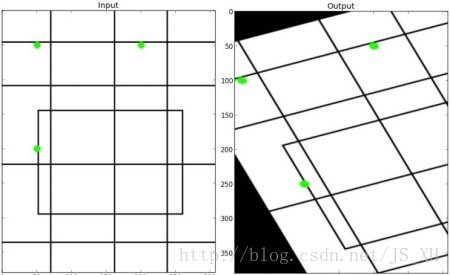

下面的示例,並檢視我選擇的點(以綠色表示):
  1. import cv2 as cv
  2. import numpy as np
  3. from matplotlib import pyplot as plt

  4. img = cv.imread('opencv.jpg')
  5. rows, cols = img.shape[:2]
  6. pts1 = np.float32([[50,50], [200,50], [50,200]])
  7. pts2 = np.float32([[10,100], [200,50], [100,250]])
  8. M = cv.getAffineTransform(pts1, pts2)
  9. dst = cv.warpAffine(img, M, (cols, rows))
  10. plt.subplot(121), plt.imshow(img), plt.title('Input')
  11. plt.subplot(122), plt.imshow(dst), plt.title('Output')
  12. plt.show()
複製代碼

python OpenCV 圖片 幾何變形

python OpenCV 圖片 幾何變形

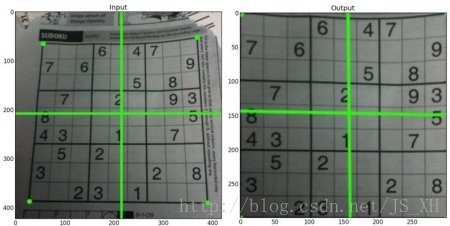

視角轉換
視角轉換,需要一個3x3的矩陣。即使在轉換之後,直線仍然是直的。建立這個矩陣,你需要在輸入圖中找四個點,和輸出圖中對應的四個點。在這4個點中,有3個不應該是共線的。然後通過
cv.getPerspectiveTransform建立矩陣,然後提供給cv.warpPerspective
cv.getPerspectiveTransform(src, dst)
cv.warpPerspective(src, M, dsize[, dst[, flags[, borderMode[, borderValue]]]])
示例:
  1. import cv2 as cv
  2. import numpy as np
  3. from matplotlib import pyplot as plt

  4. img = cv.imread('sudoku.png')
  5. rows,cols,ch = img.shape
  6. pts1 = np.float32([[56,65], [368,52], [28,387], [389,390]])
  7. pts2 = np.float32([[0,0], [300,0], [0,300], [300,300]])
  8. M = cv.getPerspectiveTransform(pts1, pts2)
  9. dst = cv.warpPerspective(img, M, (300,300))
  10. plt.subplot(121),plt.imshow(img),plt.title('Input')
  11. plt.subplot(122),plt.imshow(dst),plt.title('Output')
  12. plt.show()
複製代碼

python OpenCV 圖片 幾何變形

python OpenCV 圖片 幾何變形
