CNN的名詞困擾

•另 CNN於影像傳遞過程中，某些書籍會稱呼the number of channels，可能會視為影像頻道的數量。
  •channels於PIL與OpenCV內是指色彩的頻道。

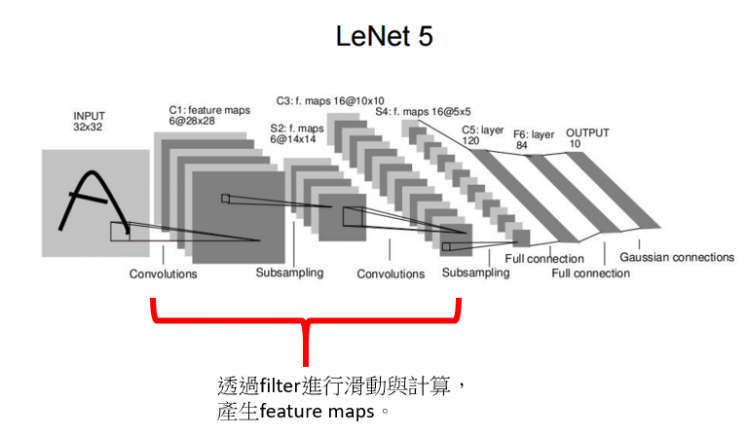

•CNN前半部的捲積層與池化層主要是做特徵的擷取。
•這邊不建議稱為channels，可改為featuremaps較為合適。
•featuremaps意思是針對image進行特徵的擷取，產生特徵影像。
•產生影像的原因
  •保留與上一層影像的關聯性。
  •逐漸減少特徵影像大小。

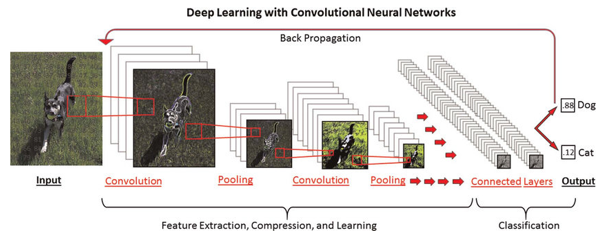

CNN圖像處理流程

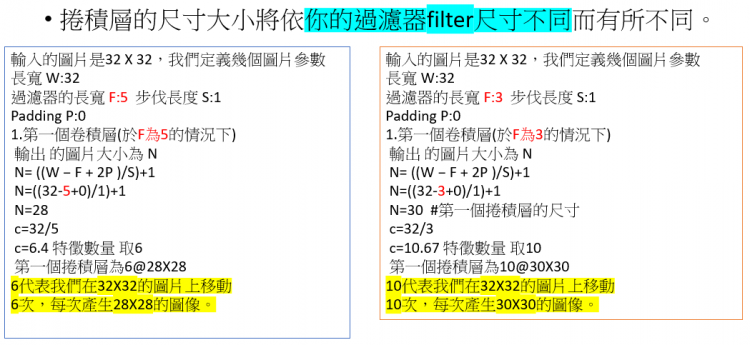

捲積層的尺寸大小


各層圖片大小與特徵數量1.

•輸入的圖片是32 X 32，我們定義幾個圖片參數
•長寬 W:32
•過濾器的長寬 F:5  Filter 的尺寸，代表我們設定一個5X5的過濾器。
•步伐長度 S:1
•Padding P:0
•1.第一個卷積層(於F為5的情況下)
• 輸出 的圖片大小為 N
• N= ((W − F + 2P )/S)+1
• N=((32-5+0)/1)+1
• N=28
• c=32/5
• c=6.4 特徵數量 取6
• 第一個捲積層為6@28X28
•6代表我們在32X32的圖片上移動6次，每次產生28X28的圖像。

2.

輸入的圖片是32 X 32，我們定義幾個圖片參數
長寬 W:32
過濾器的長寬 F:3  Filter 的尺寸，代表我們設定一個3X3的過濾器。
步伐長度 S:1
Padding P:0
1.第一個卷積層(於F為3的情況下)
輸出 的圖片大小為 N
N= ((W − F + 2P )/S)+1
N=((32-3+0)/1)+1
N=30  #第一個捲積層的尺寸
c=32/3
c=10.67 特徵數量 取10
第一個捲積層為10@30X30
10代表我們在32X32的圖片上移動
10次，每次產生30X30的圖像。

CNN圖像處理流程

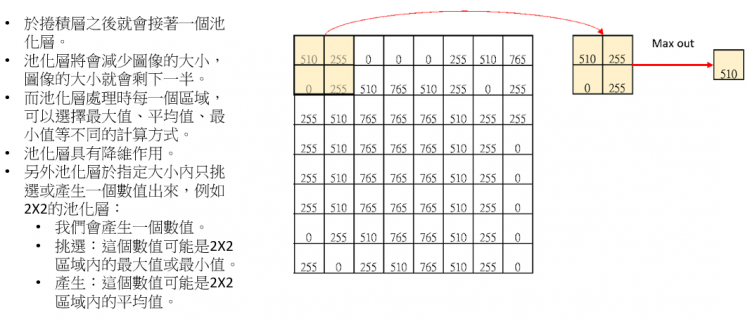

CNN圖像處理流程-池化層

於捲積層之後就會接著一個池化層。
池化層將會減少圖像的大小，圖像的大小就會剩下一半。
而池化層處理時每一個區域，可以選擇最大值、平均值、最小值等不同的計算方式。
捲積加上池化，將使特徵數量增加，圖像尺寸會變小。
一個捲積加上一個池化。
池化層可挑選出捲積層的重要特徵，這些特徵可產生圖像
若大於filter，那再產生下一層捲積層。
若沒有大於filter，就可進行完全連結層，將特徵轉換為一維。

Q：為何要跟filter比大小呢?
A：
捲積的計算是滑動、相乘後相加的動作。
是filter在圖像上滑動，若圖像小於等於filter，就無法滑動，也就不能進行捲積的動作。
無法進行捲積動作，也就代表這個圖像、這個特徵就可以進行分類的資料。

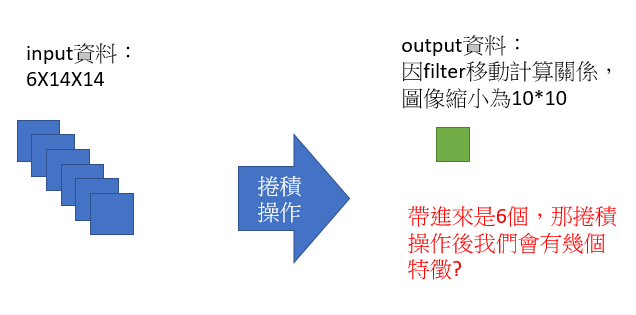

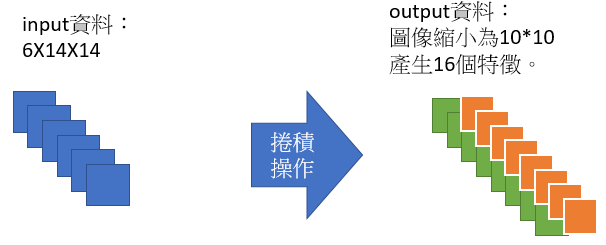

CNN圖像處理流程-第二個捲積層

資料來源是第一個池化層的6@14X14。
第二個捲積層計算出來的圖像尺寸為10*10
filter移動會產生多少特徵?
filter移動是在input上移動產生ouput，而我們input是14X14。
14/5，一個特徵上filter將移動2.8個output。
input進來是6個特徵，所以總共移動2.8X6個output，16.8，
代表移動產生16個output特徵。
產生16個10X10的特徵圖像。

filter在14*14上面移動，移動2.8個。
input的這6個特徵是有關聯性，我們要跑完所有特徵。所以所有步伐是2.8*6

跑完之後是16.8個特徵，最終的結果只會保留整數部分，所以最終結果是16個特徵。

Q  特徵可以解釋為圖片嗎?
A:
1.CNN的目的就是在原始input圖片上找出分類的重點。
2.很多特徵意味著於原始圖片上找出很多具有分類意義的重點，抑或可說子圖片。
3.特徵數量都是整數值。
4.特徵數量最後再進行分類。

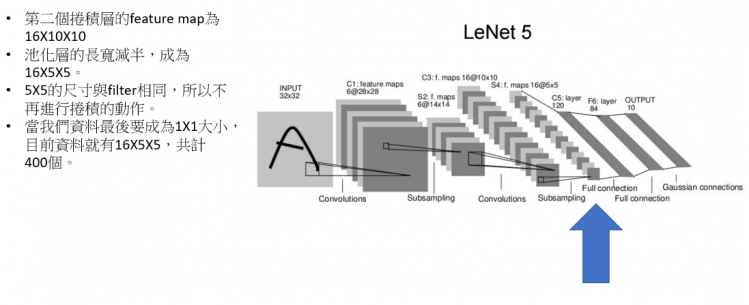

CNN圖像處理流程-第二個池化層

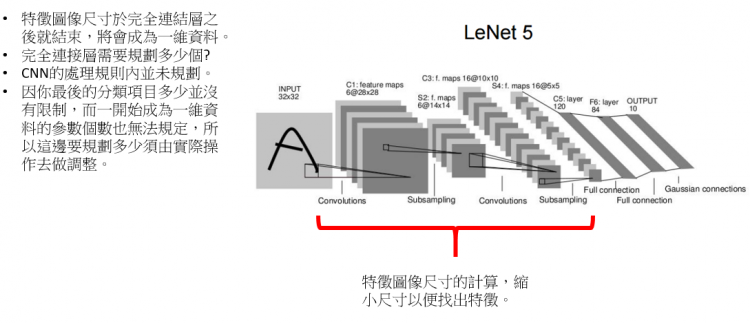

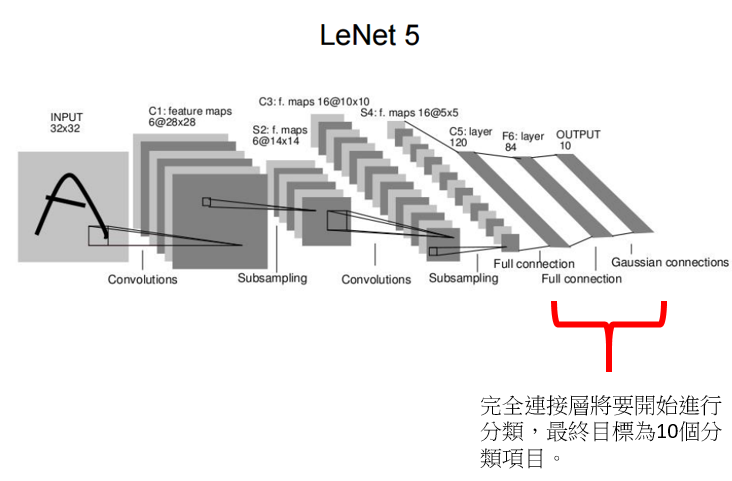

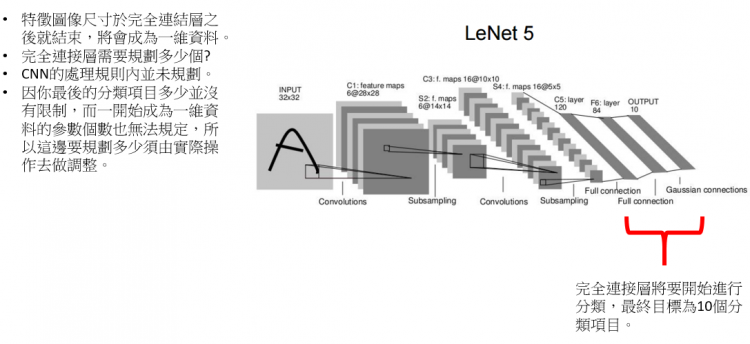

CNN圖像處理流程-完全連接層

特徵圖像尺寸於完全連結層之後就結束，將會成為一維資料。
完全連接層需要規劃多少個?
CNN的處理規則內並未規劃。
因你最後的分類項目多少並沒有限制，而一開始成為一維資料的參數個數也無法規定，所以這邊要規劃多少須由實際操作去做調整。

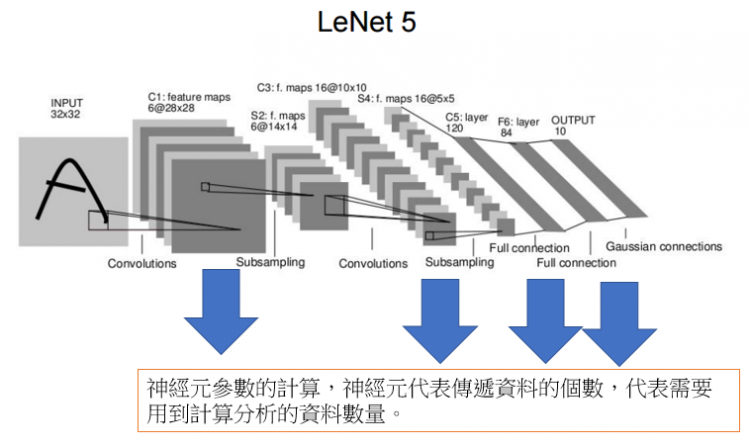

(Filter長*Filter寬* 輸入特徵數量+1)*輸出特徵數量
上述的+1代表Bias，偏移值或偏差值的計算。

3.第一個完全連結層參數
(Filter長*Filter寬* 輸入特徵數量+1)*輸出特徵數量
(5*5*16+1)*120=48120
4.第二個完全連結層參數
(Filter長*Filter寬* 輸入特徵數量+1)*輸出特徵數量
(1*1*120+1)*84=10164

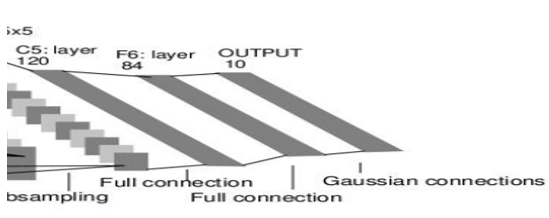

Q:120與84是怎麼產生的?
A:
完全連接層並未設定計算方式，可依環境做調整。
以這個範例為例，
一開始接收的特徵數量為400，最後的結果為10。
以特徵數量變化而言，規劃1-3個完全連結層處理傳遞的參數值。
第一個完全連結層建議可控制參數數量為40000-50000之間，再逐層遞減。
假設說你的電腦效能很好，亦可多加入完全連結層，第一個完全連結層參數可設定70000-80000之間，再逐層遞減。
