WIN10 ESP8266 ESP-01S如何用 CH340C 燒錄器

woff · 發表於 3 天前

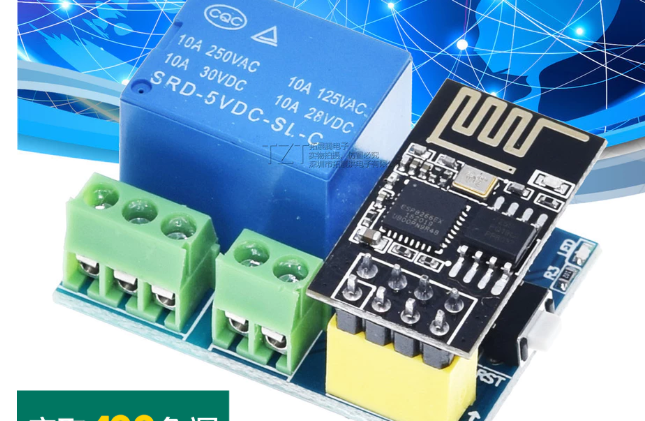

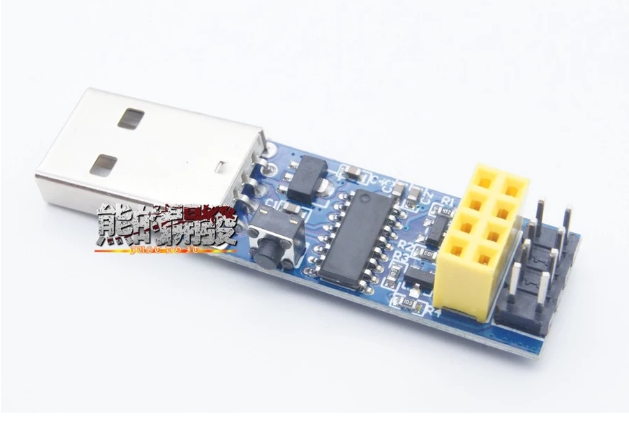

剛到蝦皮買ESP-01S 專用免跳線 USB 燒錄器（內含 CH340C 晶片） 及 ESP-01S 繼電器模組

WIN10 ESP8266 ESP-01S CH340C 燒錄器

使用 ESP-01S 專用免跳線 USB 燒錄器（內含 CH340C 晶片） 為 ESP-01S 繼電器模組 燒錄程式非常方便，因為它通常已經內建了自動燒錄電路（免去手動切換 GPIO0 接地的麻煩）。

以下是完整的燒錄步驟與注意事項：

第一步：安裝驅動程式

因為這款燒錄器使用 CH340C 晶片，電腦若無法辨識埠（COM Port），請先至下載並安裝 CH340/CH341 驅動程式。

驗證方式： 將燒錄器插入電腦 USB 後，打開電腦的「裝置管理員」（Windows）檢查「連接 (COM 和 LPT)」，確認能看到類似 USB-SERIAL CH340 (COMx) 的裝置且無驚嘆號。

WIN10 ESP8266 ESP-01S CH340C 燒錄器

第二步：安裝 ESP8266 開發板支援

如果你的 Arduino IDE 還沒安裝過 ESP8266：

打開 Arduino IDE，進入檔案 > 偏好設定。
在「額外開發板管理員網址」欄位中貼入：
[https://arduino.esp8266.com/stable/package_esp8266com_index.json](https://arduino.esp8266.com/stable/package_esp8266com_index.json)
進入工具 > 開發板 > 開發板管理員，搜尋 esp8266 並點選安裝（建議安裝 3.x 版本）。

第三步：將 ESP-01S 插入燒錄器

拔掉燒錄器的 USB 連線。
將 ESP-01S 模組按照正確的方向插到燒錄器的排針座上（通常天線朝外、排針方向對齊，模組上的字面或引腳標示應與燒錄器吻合）。
將燒錄器插入電腦的 USB 連接埠。
- 註：部分免跳線燒錄器帶有按鈕，若燒錄失敗，可嘗試在點擊上傳的瞬間按住燒錄器上的按鈕，等看到傳輸狀態再放開。

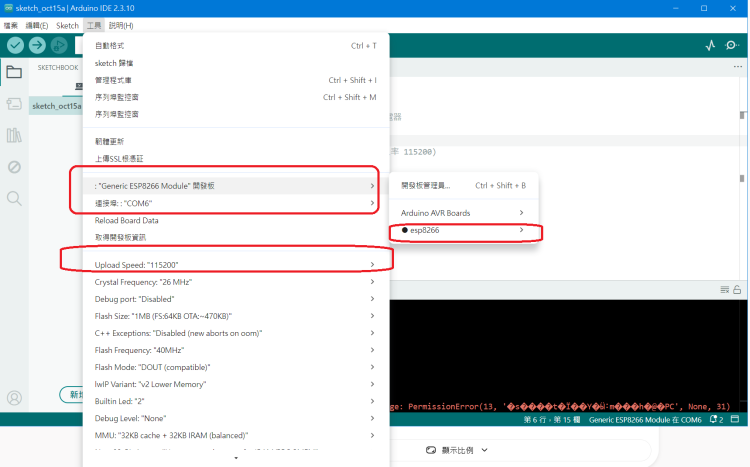

第四步：Arduino IDE 設定與上傳

在 Arduino IDE 中進行以下設定：

[td]

設定項目	選取數值
開發板 (Board)	Generic ESP8266 Module（或 ESP8266 Generic）
Flash Size	1M (FS:None) 或 1M (64K SPIFFS)
Upload Speed	115200
Port (連接埠)	選擇剛剛抓到的對應 COMx

WIN10 ESP8266 ESP-01S CH340C 燒錄器

設定完成後，貼上測試程式碼（例如讓 GPIO0 繼電器開關的程式），點擊 上傳（Upload）。

驗證方式： 觀察 Arduino IDE 下方日誌，當出現 Writing at 0x... (100 %) 且下方顯示 Hard resetting via RTS pin... 即代表燒錄成功。

第五步：取下並安裝至繼電器模組

燒錄完成後：

將 USB 燒錄器從電腦拔下，取下 ESP-01S。
將 ESP-01S 插回 ESP-01S 繼電器模組 上（注意方向）。
給繼電器模組接上 5V 電源，即可正常運作。

測試碼

// ESP-01S 繼電器控制測試程式
// 繼電器通常連接在 GPIO 0
const int relayPin = 0; // GPIO0 控制繼電器
void setup() {
// 初始化序列埠，可用於觀看除錯訊息 (鮑魚率 115200)
Serial.begin(115200);
delay(1000);
// 設定 GPIO0 為輸出模式
pinMode(relayPin, OUTPUT);
Serial.println("\nESP-01S Relay Test Started");
}
void loop() {
// 開啟繼電器 (吸合)
// 註：有些繼電器模組是低態動作 (LOW 導通)，若反了請將 HIGH/LOW 對調
Serial.println("Relay ON");
digitalWrite(relayPin, HIGH);
delay(2000); // 等待 2 秒
// 關閉繼電器 (斷開)
Serial.println("Relay OFF");
digitalWrite(relayPin, LOW);
delay(2000); // 等待 2 秒
}

複製代碼

如何驗證這一步是否成功？

聽聲音： 程式上傳完成、ESP-01S 插回繼電器模組並重新上電後，若聽到繼電器定時發出「喀噠」聲，代表程式運作正常且順利觸發了繼電器。
看燈號： 模組上的 LED 指示燈通常會隨著開關動作同步亮起與熄滅。
看序列埠監控視窗： 打開 Arduino IDE 右上角的「序列埠監控視窗」（鮑率設為 115200），若看到畫面不斷循環印出 Relay ON 與 Relay OFF，即代表執行成功。

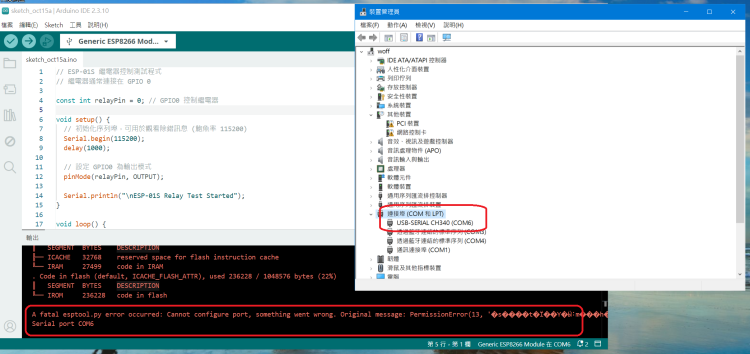

如果燒錄出現錯誤訊息

A fatal esptool.py error occurred: Cannot configure port, something went wrong. Original message: PermissionError(13

複製代碼

是CH340C的驅動程式太新，要改舊的

錯誤通常發生在 Windows 11 / 10 系統上，當你嘗試使用 Arduino IDE 或 PlatformIO 上傳程式到 ESP8266 或 ESP32 開發板時。它的完整訊息通常是 PermissionError(13, 'A device attached to the system is not functioning.')。
這並非你的板子壞了，而是因為系統自動更新了 CH340 USB 轉序列埠晶片的新版驅動程式，而該版本在 Windows 上與 pySerial 衝突所致。 [1, 2]
請按照以下步驟**將驅動程式還原到穩定的舊版本（例如 2014 或 2016 年版）**即可解決：

🛠️ 核心解決步驟：刪除CH340 驅動程式

開啟裝置管理員：
- 在 Windows 開始選單上按右鍵，選擇裝置管理員。
找到你的開發板連接埠：
- 展開連接埠 (COM 和 LPT) 類別。
- 你會看到一個名為 USB-SERIAL CH340 (COMx) 的裝置。
解除驅動並刪除，下載並安裝 CH340/CH341 驅動程式
- 安裝新的驅動程式，就正常了
