[ZenFone] 救磚的方法

woff

電腦請先安裝驅動程式 (Windows 平台)
- ZenFone 手機 Windows Driver 在這：http://www.asus.com/support/util ... l2=1&l3=0&m=2&os=32
- Intel 手機 Windows Driver 在這：https://software.intel.com/en-us ... for-android-devices

操作必須知道的基礎知識
- fastboot 的進入方法：關機狀態按著電源鍵與音量大開機。
- recovery 的進入方法：關機狀態按著電源鍵不放開機，當手機震動一下時再按音量小，看到 ASUS logo 後放開，等到出現驚嘆號與倒地的機器人時，按著音量小不放再按一下音量大即可出現選單。
- fastboot 與 recovery 的操作方法：音量大小可以上下移動光標，電源鍵為選擇。

透過 recovery 刷回原廠 ROM 的方法
- 抓回刷機工具包 FlashTools.zip  於磁碟的根目錄解開。
- 抓回刷機腳本檔案 Restore.bat ，放在 FlashTools 的目錄下。
- 抓回原廠 ROM，ZenFone 5 在這：http://www.asus.com/support/util ... l2=1&l3=0&m=2&os=32，以 2.20.40.9 TW 版為例就是http://dlcdnet.asus.com/pub/ASUS ... -2.20.40.9-user.zip，下載後放在 FlashTools 目錄下，並更名為 update.zip。如果是較早之前的版本比如 2.19.40.18：http://dlcdnet.asus.com/pub/ASUS ... F_TW_2_19_40_18.zip 為 UL_ASUS 開頭的壓縮檔，則得先解開取得 UL-ASUS 開頭的壓縮檔，才是真正給手機重灌用的檔案，一樣更名為 update.zip 放在 FlashTools 目錄下。
- 手機進入 recovery 模式，選擇 apply update from ADB，然後將手機透過 USB 線連結到電腦。
- 點擊執行 Restore.bat 重灌手機。
- 完成後手機會重新出現選單，直接按電源鍵選擇 reboot 重開機即可。

進入正題，不管是新手老手總是有出錘的一天，最怕的就是手機再起不能，這邊列出常見的異常狀況以及排除方式，希望能幫助到需要的朋友，如果有錯誤歡迎留言指教。

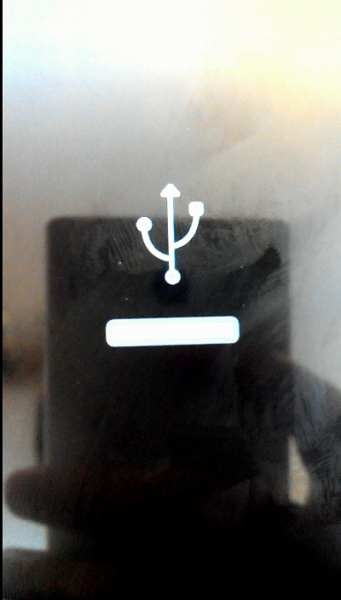

下面提到的 USB 圖案會是這樣：


fastboot 無法進入，直接開機。
- 如果 recovery 可以進入，直接刷原廠 ROM 恢復 fastboot 狀態。
- 如果 recovery 無法進入，但可以直接開機，在有 root 的狀況下可以靠 update_recovery 先恢復 recovery (註一)，再透過 recovery 刷回原廠 ROM 恢復 fastboot 狀態。

recovery 無法進入，直接開機。
- 如果 fastboot 可以進入，透過 fastboot flash recovery recovery.img 刷回。(註二)
- 如果 fastboot 無法進入，但可以直接開機，在有 root 的狀況下可以靠 update_recovery 先恢復 recovery (註一)，再透過 recovery 刷回原廠 ROM 恢復 fastboot 狀態。

recovery 無法進入，顯示 USB 圖案。
- 如果 fastboot 可以進入，透過 fastboot flash recovery recovery.img 刷回。(註二)
- 如果 fastboot 無法進入，但可以直接開機，在有 root 的狀況下可以靠 update_recovery 先恢復 recovery (註一)，再透過 recovery 刷回原廠 ROM 恢復 fastboot 狀態。

開機直接顯示 USB 圖案。
- 先關機 (長按電源鍵 10 秒) 後再重開機看看，如果依舊出現 USB 圖案，再依照後面的步驟處理。
- 如果 recovery 可以進入，直接刷原廠 ROM 恢復。
- 如果 recovery 無法進入，但可以進入 fastboot，透過 fastboot flash recovery recovery.img 先恢復 recovery，再透過 recovery 刷回原廠 ROM。(註二)
- 如果 fastboot 無法進入，顯示 USB 圖案，請嘗試後面的回復教學。
- 如果 fastboot 無法進入，閃一下 USB 圖案後關機，很久之後才能再開機 (再閃一下 USB 圖案後關機) 或者完全沒有 USB 圖案好像沒開機一樣
   1. 抓回刷機工具包 FlashTools.zip 於磁碟的根目錄解開。
   2. 手機關機狀態下試著透過 USB 線連結到電腦，當 USB 圖案消失後點擊執行 Enter_Bootloader.bat，檢查手機是否會停在 USB 圖案，如果有則請再嘗試下面的回復教學；如果沒有，先充電一整天後再重複前面的步驟，如果依然不行，手機只能送回皇家處理了。

最後的手段。
當你需要接下來的步驟拯救你的手機，代表你已經走投無路但還有一線希望。以下的操作在 Windows 7 64bit 上驗證過，其他平台就碰碰運氣吧，首先抓一下必要的檔案：http://www.mediafire.com/folder/7qapfy4zqvxf6 以下會以 ZenFone 5 作為說明，如果是 ZenFone 6 請抓對應的資料夾即可。

第一步為安裝 iSocUSB-Driver-Setup-1.0.4.exe，當你的手機開機出現 USB 圖案時，接上電腦應該會新增兩個裝置，都在 Intel Soc 的分類下：CloverviewPlus Device 以及 Intel Soc USB Driver。


第二步為安裝 xfstk-downloader-setup-1.5.1.exe，透過這支程式寫入必要的檔案，便可將手機還魂，只要手機最終能進入 fastboot 模式，一切都好處理。

第三步把 ZenFone5 資料夾抓回來，等等寫入手機。如果你之前沒有抓過 fastboot.exe 或者 adb.exe，也可以抓回 FlashTools.zip 備用，可以先解開把裡面的檔案放在 ZenFone5 的資料夾下。

資料夾裡面另外有個 IntelAndroidDrvSetup1.5.0.exe，如果之前安裝的 Intel driver 怪怪的無法抓到 CloverviewPlus Device，試試看這一個，我自己沒有安裝過，算是備用而已。

確認好手機已經接上電腦，裝置管理員裡面也出現前面描述的裝置，那麼可以開啟 xFSTK 準備救援。


開啟後注意下方的分頁，切換到最後面的 CLVP A0/B0/B1，並確認 Device status 欄位裡面顯示的是 Scanning: CLOVERVIEWPLUS TARGETS DETECTED: 1，如果最後面顯示為 0，請確認裝置管理員裡面有抓到裝置。


接下來的事情就很簡單了，依序選擇 FW DnX、IFWI、OS DnX、OS Image 所需的檔案即可，之前有抓一份 ZenFone5 的資料夾，裡面就有相對應的檔案：`dnx.bin`、`ifwi.bin`、`dnx_osr.bin`、`fastboot-2.19.img.pos.bin` 指定完成後直接點 Begin Download，這時手機上的 USB 圖案也會有進度條顯示 (紅色)


完成後手機會自動重開機，如果開機畫面變成 Intel inside 的圖案，有兩種方法可以改回：
- 進入 recovery 刷回原廠 ROM。
- 透過 fastboot 刷回 splashscreen。
  1. 將 FlashTools.zip 抓回並且在 ZenFone5 資料夾下解開。
  2. 再把 Update_SplashScreen.bat 放在 ZenFone5 資料夾下。
  3. 手機進入 fastboot 模式並連結到電腦，點擊執行 Update_SplashScreen.bat，完成後重開手機即可。

如果上述步驟完成，手機依然無法開機，或者進入 recovery 重刷原廠 ROM 也有問題 (出現 failed to mount /cache 之類的錯誤字眼)，這邊還有最後一招。

- 將 Reset.bat 抓回放在 ZenFone5 資料夾下。
- 手機進入 fastboot 模式並連結到電腦，點擊執行 Reset.bat 重新初始化手機。
- 完成後再選擇要回復原廠版本 ROM 的 recovery，透過fastboot flash recovery recovery.img 將 recovery 刷回手機 (註二)，再進入 recovery 刷回原廠 ROM。

註一: 無統一作法，請參考這篇 Build ZenFone recovery image from boot.img 抓取對應的原廠 ROM 處理。

註二: 參考這篇 Recovery images for ZenFone 5/6
