[教學] openvino 如何run demo application & pretrained model 介紹

[複製鏈接]
發表於 2021-11-18 17:46:56 | 顯示全部樓層 |閱讀模式

Push to Facebook

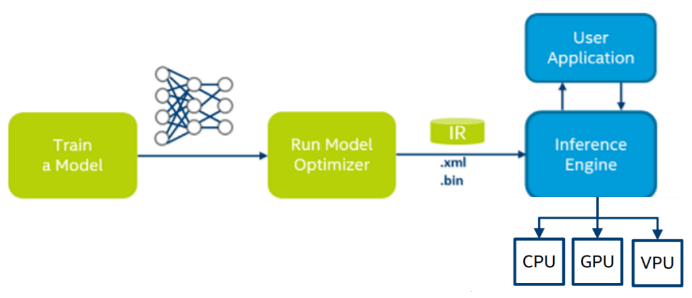

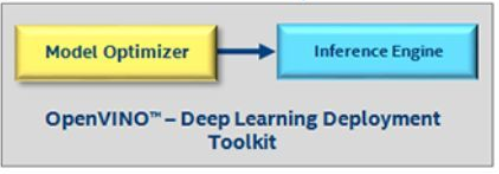

OpenVino概念

openvino demo application pretrained model

openvino demo application pretrained model


圖改自https://www.learnopencv.com/using-openvino-with-opencv/#openvino-opencv
將已經訓練好的深度學習model經過Model Optimizer優化後
(何謂優化請見下面Model Optimizer條目)
經由Inference Engine  跟 硬體(CPU/ GPU /VPU)
達到加速Inference 的目的

★ Model Optimizer
      ●摘錄自:【AI_Column】運用 Intel OpenVINO 土炮自駕車視覺系統
       協助去除已訓練好的模型中的冗餘參數,並可將 32bits 浮點數的參數降階,
      以犧牲數個百分點正確率來換取推論速度提升數十倍到百倍。

   ●把深度學習框架Train出來的model, 轉換成 Inference Engine 可以用的IR file
       目前支援的深度學習框架有 Caffe*, TensorFlow*, MXNet*, and ONNX*.
     ●之前以為所有由Caffe*, TensorFlow*, MXNet*, and ONNX* 訓練出的model
     都可以由Model Optimizer轉換成IR file  ,但看了 的Supported Models章節
     好像不是這麼一回事,需找一個底下沒提到的model來實驗看看
     有結果我再更新
      Supported Models
        For the list of supported models refer to the framework or format specific page:
•        Supported Caffe* models
•        Supported TensorFlow* models
•        Supported MXNet* models
•        Supported ONNX* models
•        Supported Kaldi* models
   ●有script可以 configure Model Optimizer  以導入
     所有OpenVino supported的深度學習框架或單一深度學習框架
       若要手動configure Model Optimizer也有文件可以參考 ->  Model Optimizer Developer Guide.

★ IR file
   包含train model的topology 跟weight,使用者只要知道怎樣將
   訓練好的model change to IR file,就可以使用OpenVino加速Inference

★ Inference Engine
   用來run 最佳化後的深度學習model
   C:\Program Files (x86)\Intel\openvino_2021.4.689\
   deployment_tools\inference_engine\samples底下有放一些IE的samples
   各Samples說明
   延伸閱讀 → 如何run Inference Engine Samples
★ VPU plugin
    這份文件好像在講怎樣的model能被vpu 支援
■OpenVino不提供Model Training
   OpenVino的model來源以我的理解就以下這幾種
   1.自己用OpenVino supported的深度學習框架去train  model
      或去Model Zoo下載所需model
1.        Caffe [ Model Zoo ]
2.        Tensorflow [ Model Zoo ]
3.        MxNet [ Model zoo ] 連結失效
4.        Open Neural Network Exchange (ONNX) [ Model zoo ]
   2.OpenVino裡面附的pre-trained model
      不過不一定有符合你需求的
   3.OpenCV DNN sample model
■相關名詞
★ OpenVino用的是CNN( Convolutional Neural Networks )模型 ;
   還包含了Deep Learning Deployment Toolkit (Intel® DLDT).


openvino demo application pretrained model

openvino demo application pretrained model

      Convolution:影像->filter->擷取出特徵,比如邊緣。
      此種過程叫做Convolution
★ OpenCV和OpenVX有什么联系和区别?
★ 機器學習
   機器學習理論主要是設計和分析一些讓電腦可以自動學習的演算法。
    機器學習演算法是一類從資料中自動分析獲得規律,並利用規律對未知資料進行預測的演算法。
★ 深度學習
   是機器學習的分支。 深度學習框架比較
■如何安裝OpenVino
照著 安裝步驟做即可 (英文看不懂請自行克服)
-------------------------------------------------------------------------------------------------------------------------------
上述的東西都了解之後,接下來開始DEMO OpenVino附的兩個script
■Run the Image Classification Verification Script
   ★在C:\Program Files (x86)\IntelSWTools\openvino\deployment_tools\demo下
   可以找到demo_squeezenet_download_convert_run.bat。
   這個demo使用squeezenet model 判斷照片中的Object屬於什麼類別
   可判斷的類別有一千種,有哪一千種可以看底下這個檔案
   C:\Program Files (x86)\Intel\openvino_2021.4.689\
   deployment_tools\demo\squeezenet1.1.labels
   *路徑中的openvino_2019.1.148的2019.1.148這數字代表版本, 因此若安裝的OpenVino版本跟我不同,那數字也會不同

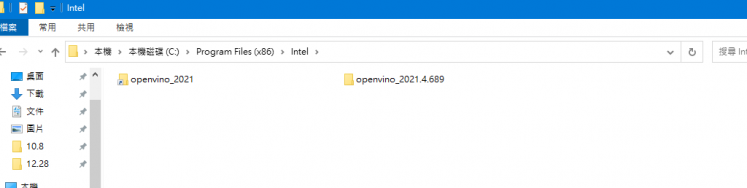

   *若安裝不只一個版本的OpenVino,不同版本的OpenVino會有屬於自己的資料夾
   而openvino那個捷徑會指向最後安裝的那個版本

openvino demo application pretrained model

openvino demo application pretrained model

★這個batch的內容如下
   Step1 :  下載SqueezeNet model (使用downloader.py)
   Step2: 用 Model Optimizer 把SqueezeNet轉成IR file。
                (使用mo.py)
   Step3: Build Inference Engine samples
                batch檔執行過程中, 會看到cmd 畫面卡在
                Build Inference Engine samples using MS Visual Studio (MSBuild.exe)一段時間
                請耐心等候 。此步會產生 classification_sample.exe
   Step4: 把car.png & IR file當作iInference Engine的input 來分析car.png
   ↓This is car.png


openvino demo application pretrained model

openvino demo application pretrained model


   ↓針對照片中的Object,分類前十名的結果依序從Prob.高到低排列
   分類結果最高分數是sport car

openvino demo application pretrained model

openvino demo application pretrained model



★重跑demo_squeezenet_download_convert_run.bat
   跑過一次batch之後,若再執行一次batch,
   因為某些檔案跑過一次batch之後就已經存在了
   batch裡的寫法偵測到某些檔案存在之後就會忽略掉某些Step
   若想要完整地再跑一次,需刪除以下檔案
   ●刪除model
   C:\Users\$(username)\Documents\Intel\OpenVINO\openvino_models
    \models\FP32\classification
   底下整個squeezenet 資料夾刪掉
   注意:FP32是針對CPU device的,若是VPU devide ,對應到的folder name是FP16

   ●刪除 IR
   C:\Users\$(username)\Documents\Intel\OpenVINO\openvino_models\ir\FP32
    \classification\squeezenet\1.1\ 底下整個caffe 資料夾刪掉
   注意:FP32是針對CPU device的,若是VPU devide ,對應到的folder name是FP16
------------------------------------------------------------------------------------------------
■Run the Inference Pipeline Verification Script
★demo_security_barrier_camera.bat 這個batch的內容如下
Step1 : 下載 three pre-trained models IRs
Step2:build Security Barrier Camera Demo Inference Engine來分析car1.bmp
Step3: 圖片裡的object會被第一個model判斷成是車輛,
              這個判斷結果被當作input 導入到下一個model,
              這個model可以指出車輛的一些屬性 ex:車牌
              最後 車牌被當作input導入到第三個model,這個model可以把車牌的字元識別出
              會被稱做Pipeline 我想應該是識別結果從第一個model傳到第三個model
             像水流在管線裡流動一樣吧...


★重跑整個bat
  跑過一次batch之後,有些step會被忽略掉,因為某些檔案已經存在了
  若要乾乾淨淨的再跑一次,需要刪除以下檔案
  ●刪除 IR
  C:\Users\$(username)\Documents\Intel\OpenVINO\openvino_models\
  ir\FP32\classification\squeezenet\1.1\
  底下整個caffe 資料夾刪掉

----------------------------------------------------------------------------------------------------------
以上範例是使用openvino在 CPU
若用其他intel 硬體, 比如movidius gpu vpu  FPGA or MYRIAD
請參考安裝文件中 Optional Steps這部份
-----------------------------------------------------------------------------------------------------------
■OpenVino PreTrained Model
★OpenVINO提供好幾個pre-trained models
可以用Model Downloader 或到
https://download.01.org/opencv/2019/open_model_zoo/ 去下載
下載的model是被優化過的model,稱作IR file( xml 檔+ bin 檔)

★可在這邊 https://docs.openvinotoolkit.org/latest/_demos_README.html
Demos that Support Pre-Trained Models章節
看各個pre-trained model support哪些Device
Object Detection Models
裡面包含好幾個model可以用來偵測object
包含:人臉,人,車輛
Object Recognition Models
用來分類或特徵辨識,使用在其他detector之後。比如先做人臉偵測,再做年齡/性別辨識

Semantic Segmentation Models
原文網址:https://kknews.cc/zh-tw/tech/mgqvl9.html
語義分割(Semantic Segmentation)的目標是給定一張圖片,對於圖片中的每一個像素做分類。
例如圖1(a)中給出的原始輸入圖片,語義分割算法對圖片中的每一個像素分類,
得到如圖1(b)的結果。在圖1(b)中,不同顏色代表不同類別:
如紅色代表行人,藍色代表汽車,綠色代表樹,灰色代表建築物等。
語義分割問題在很多應用場景中都有著十分重要的作用(例如圖片理解,自動駕駛等)

openvino demo application pretrained model

openvino demo application pretrained model

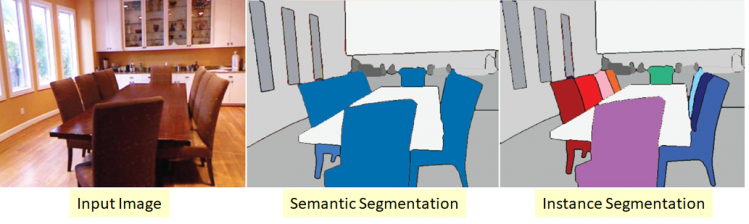

Instance Segmentation Models
INSTANCE SEGMENTATION可以知道同類object的數目(不同顏色表示)
https://arxiv.org/pdf/1405.0312.pdf

openvino demo application pretrained model

openvino demo application pretrained model

openvino demo application pretrained model

openvino demo application pretrained model


Human Pose Estimation Models
Image Processing
提高影像品質

openvino demo application pretrained model

openvino demo application pretrained model


Text Detection
Action Recognition Models
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------
■Trouble Shooting
● 安裝時遇到CMake*/ Python* version  xxx or higher is not detected.

openvino demo application pretrained model

openvino demo application pretrained model


      ->Fixed by 安裝如提示的CMake & Python版本後
      再重安裝一次OpenVino

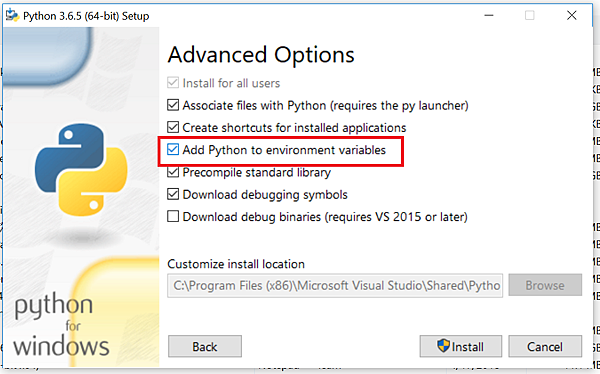

● 電腦已經有安裝Python3.6.5了
      還是會出現Python* version  xxx or higher is not detected.
      ->Fixed by 再安裝一次Python >選Modify  >勾選Add Python.....
      ->再安裝一次OpenVino就可以了

openvino demo application pretrained model

openvino demo application pretrained model




● 執行demo_squeezenet_download_convert_run.bat前
      若沒有安裝cmake 會出現以下Error
       'cmake' is not recognized as an internal or external command,
       operable program or batch file.
       ->Fixed by 安裝cmake
       請參考 Install CMake* 3.4 or higher章節
  ● 執行demo_squeezenet_download_convert_run.bat發生以下Err
      target_precision = FP32
      Python 3.6.6
      ECHO is off.
      PYTHONPATH=C:\Program Files (x86)\IntelSWTools\openvino\python\python3.6;
      [setupvars.bat] OpenVINO environment initialized
      INTEL_OPENVINO_DIR is set to C:\Program Files (x86)\IntelSWTools\openvino
      Python 3.6.6
      ECHO is off.
      Collecting pyyaml
      Retrying (Retry(total=4, connect=None, read=None, redirect=None, status=None)) after connection broken by       'ProxyError('Cannot connect to proxy.', OSError('Tunnel connection failed: 407 Proxy Authentication Required (         Forefront TMG requires authorization to fulfill the request. Access to the Web Proxy filter is denied.  )',))':                 /simple/pyyaml/
       ...
      Could not find a version that satisfies the requirement pyyaml (from versions: )
      No matching distribution found for pyyaml

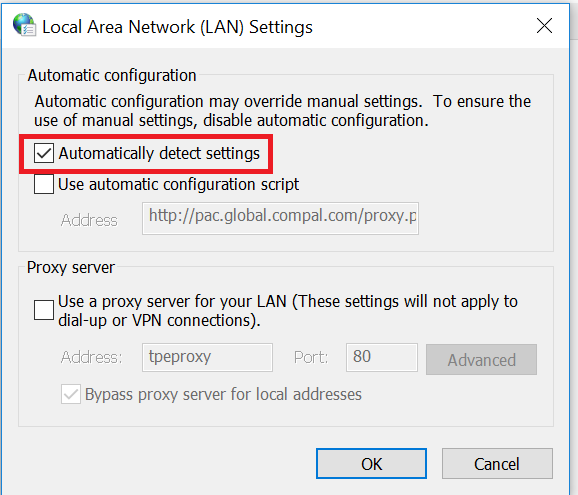

      ->Fixed by 更改proxy設定
      根據Cannot connect to proxy這個訊息判斷應該是proxy問題
      原本我是使用公司內網run script
      後來將proxy調整成以下設定&連手機熱點就可以執行了


openvino demo application pretrained model

openvino demo application pretrained model

  ● 出現以下Error
     ###############|| Generate VS solution for Inference Engine samples using cmake ||###############

     Waiting for 2 seconds, press a key to continue ...
     Creating Visual Studio 15 2017 x64 files in
     C:\Users\$(userName)\Documents\Intel\OpenVINO\inference_engine_samples_build...
     CMake Error at CMakeLists.txt:7 (project):
     Generator
     Visual Studio 15 2017
     could not find any instance of Visual Studio.
     -- Configuring incomplete, errors occurred!
     ->fixed by reboot
    因為在安裝openvino之前我有開visual studio installer去 modify設定
    設定完後沒有按照指示重開機
    因此出現以上issue
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------
●其它參考連結
  - OPENvINO with openCV
  - 既跨平台又開源 英特爾開啟智慧視覺創新
    超過20個預先訓練的模型,以及針對OpenCV和OpenVx的最佳化電腦視覺庫。
    OpenVINO工具套件可透過CPU、GPU、FPGA、Movidius VPU(AI晶片 )等硬體進行部署,
    增強視覺系統功能和性能
-   SqueezeNet
     SqueezeNet 是圖片分類模型,最適合參數較少及較小的模型使用,相較於現代圖片分類模型 (AlexNet),
     不會犧牲品質。

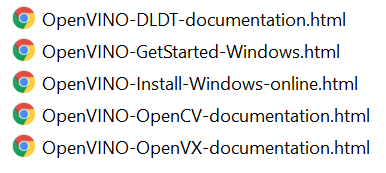

-   C:\Program Files (x86)\Intel\openvino_2021.4.689\documentation


openvino demo application pretrained model

openvino demo application pretrained model


參考文章
https://iam9527.pixnet.net/blog/ ... un-demo-application
